焦?fàn)t煤氣是焦炭生產過程中煤炭在高溫、緩慢干餾過程中產生的一種可燃性氣體。我國是焦炭產量最大的國家，2017年我國焦炭產量43142.6萬t，依此計算，我國焦?fàn)t煤氣產量是非常高的。全國焦炭產能約有1/3在鋼鐵聯合企業，2/3在獨立焦化企業。獨立焦化企業富余的焦?fàn)t氣曾因無法直接用于生產而被大量放散，放散量最高峰時曾達30km3/a。
自2009年1月1日起實施的《焦化行業準入條件》修訂版規定，焦化生產企業生產的焦?fàn)t煤氣應全部回收利用，不得放散。這給焦?fàn)t煤氣的綜合利用提供了有利的政策支持，也進一步推動了焦?fàn)t煤氣制氫、甲醇等工業技術的發展。
煉焦過程中釋放的焦?fàn)t煤氣中富含氫氣(55%左右)，焦?fàn)t煤氣制氫是目前可實現的大規模低成本高效率獲得工業氫氣的重要途徑。而我國晉、冀、豫幾省是資源大省和焦化大省，氫源非常豐富，如何高效、合理地利用是關系環保、資源綜合利用和節能減排的重大課題。
1、焦?fàn)t煤氣制氫原理
焦?fàn)t煤氣制氫工序主要有：脫硫脫萘、壓縮預處理、變壓吸附制氫、脫氧干燥等。其中焦?fàn)t煤氣預處理系統為變溫吸附（TSA），制氫系統為變壓吸附（PSA），而氫氣精制系統也為變溫吸附（TSA），可用焦?fàn)t煤氣制取99.999%的氫氣。
吸附劑在常溫高壓下大量吸附原料氣中除氫以外的雜質組分，然后降解雜質的分壓使各種雜質得以解吸。在實際應用中一般依據氣源的組成、壓力及產品要求的不同來選擇組合工藝。變溫吸附的循環周期長、投資較大，但再生徹底，通常用于微量雜質或難解吸雜質的凈化；變壓吸附的循環周期短，吸附劑利用率高，用量相對較少，不需要外加換熱設備，廣泛用于大氣量、多組分氣體的分離和提純。
由于焦?fàn)t煤氣提純氫氣的特點是：原料壓力低，原料組分復雜并含有焦油、萘、硫、重?zé)N等難以解吸的重組分，產品純度要求高。因而裝置需采用“加壓+TSA預處理+PSA氫提純+脫氧+TSA干燥”流程。
2、主要生產過程
焦?fàn)t煤氣是煉焦的副產品，產率和組成因煉焦煤質量和焦化過程不同而有所差別，一般每噸干煤可生產焦?fàn)t煤氣300~350m3（標準狀態）。焦?fàn)t煤氣為有毒和易燃易爆氣體，在空氣中的爆炸極限為6%~30%。

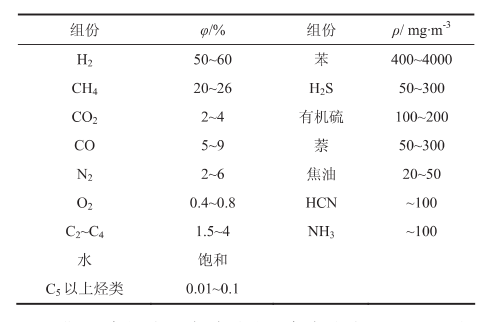

焦?fàn)t煤氣由于含有多種雜質組分，除了有大量的CH4和一定量的N2、O2、CO、CO2、飽和烴和不飽和烴外，還有少量的C5以上飽和烴、焦油、苯等。
經過壓縮的焦?fàn)t煤氣首先通過變溫吸附工藝除去C5以上烴類及萘和微量高沸點雜質，達到凈化焦?fàn)t煤氣的目的，然后再經過變壓吸附工藝除去氧以外的所有雜質，得到99.9%以上純度的氫氣，再通過催化反應除去氧，使氧含量≤2ppm，并經干燥制得純度為99.999%以上，露點≤-60℃的產品氫氣。整個工藝過程分為4個工序，如下圖。

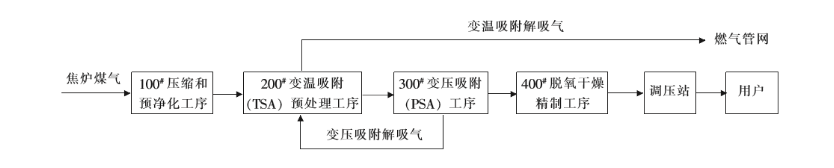

焦?fàn)t煤氣制氫工藝簡圖
1）壓縮和預凈化工序：將處于常壓的焦?fàn)t煤氣脫去萘、苯、焦油和部分H2S、NH3等，然后送入變溫吸附工序。
2）預處理工序：進一步除去焦?fàn)t煤氣中有害組分，如焦油、苯、萘、硫化物、高級烴類及壓縮后氣體中攜帶的機油。
3）變溫吸附工序：除去焦?fàn)t煤氣中絕大部分雜質組分，氫氣得到濃縮和提純。
4）氫氣精制工序：除去提純氫氣中少量的氧氣和水分，保證產品氫純度達到99.999%。
3、焦?fàn)t煤氣主要制氫方式
焦?fàn)t煤氣常用的提氫的手段有膜分離提氫技術、深冷分離提氫技術與變壓吸附（PSA）提氫技術三大類。
3.1 膜分離提氫技術
膜分離技術的原理是膜的選擇透過性，即在分子水平上，不同粒徑的分子混合物在通過半透膜時，大于膜截留分子量的物質分子無法穿過膜而流回料罐，小于膜截留分子量的物質或分子則通過膜形成透析液。但在工程操作中，由于泵加壓后液流截面的不均勻性，一些透過膜速度慢的物質也會少量滲透到膜的富氫側。膜分離提氫技術產品純度一般在85%~99% 之間，氫氣回收率為65%~80%。
3.2 深冷分離提氫技術
深冷分離技術是利用不同氣體冷凝點的不同，從而逐級液化混合氣體以達到氣體分離效果的工藝技術。在焦?fàn)t煤氣的深加工中，深冷分離很少單獨應用于氫氣的分離提純，多是用于與甲烷氣體同時分離提純的場景，其氫氣產品純度可達85% 以上，回收率可達95% 左右。但由于諸如氮氣、甲烷等氣體的液化溫度均很低，因此在氣量大時，深冷分離裝置需要提供大量的冷能，以完成目標氣體的液化工作，耗能非常高，除此之外由于液化氣體溫度極低，因此在管道材質及保溫材料上的投資也很高。
3.3 變壓吸附提氫技術
變壓吸附提氫技術是近年來逐步發展起來的一種氣體分離工藝技術，利用吸附劑在不同壓力下對不同物質的吸附能力的不同而達到氣體分離凈化目的的技術，以其自動化程度高，能耗低等優點逐步增加自身市場份額，并且在提氫、脫碳等氣體分離領域均有著廣泛的使用。
變壓吸附技術由于能耗低、自動化程度高、產氣速度快，對原料氣凈化程度要求低等優勢，在焦化廠中得到了廣泛應用，其產品氣純度最高可達99.9%，但回收率在60%~90%。在部分生產線中，為了穩定產品氫純度，也有在變壓吸附工序后串接膜分離工藝的生產線。
此外，甲烷、甲醇轉化制氫以及天然氣制氫在工業中也已廣泛應用，不再一一說明。
4、焦?fàn)t煤氣制氫工藝中過程氣體分析成套系統的應用
采用TY-8330EX過程氣體分析成套系統能在線實時自動、連續、準確、可靠地分析監測H2、O2、CO、CO2、CH4等氣體的體積分?jǐn)?shù)，采用自動控制系統的采樣、排水、探頭吹掃、故障監測并處理等操作。系統正常運行期間能連續提供被測組分的4~20mA標準輸出信號,可同時監測反吹壓力、樣氣濕度、樣氣流量等報警信號并根據狀態信號控制系統的運行狀態，還能根據需要輸出測量組分含量上限報警信號。該系統技術方案先進、結構簡明、部件性能可靠、自動化程度高、操作簡便、維護量小,是工業工藝中氣體含量分析的理想設備。
TY-8330EX在線防爆分析系統
在煤氣化裝置中，H2、O2、CO、CO2、CH4等氣體的體積分?jǐn)?shù)是工藝控制的重要參數，能否準確測量其體積分?jǐn)?shù)成為考核整套裝置節能效率的重要指標之一。在工業生產中,要求對被測氣體進行不間斷的測量，采用各種辦法有效控制氣體中各氣體的成分，使得易燃易爆氣體H2和CO濃度在可控范圍之內，也有利于安全生產，產生良好的經濟效益，對提高產品質量、產量、保障安全生產及節能降耗具有十分重要的現實意義。
天禹智控氣體分析系統現場案例
5、總結
利用焦?fàn)t煤氣制氫有效的解決焦?fàn)t煤氣去向問題，得到清潔能源，變廢為寶，為企業帶來經濟效益，減少溫室氣體的排放，利于可持續發展。據預測，到2050年，氫能約占全球能源消耗總量的20%，氫產業鏈年產值將達2.5萬億美元。巨大的市場潛力和發展前景將吸引更多企業加大對氫能的投入。目前國內氫能的商業化應用才剛剛起步，焦?fàn)t煤氣制氫主要工藝并不成熟，尚未形成完整的產業鏈與行業分工，在氫氣制取、運輸、存儲、利用等各個環節都存在市場空間，為焦化企業介入氫燃料產業鏈提供了良好的發展機會！
